(陜西全運會)全運會開幕式場館揭秘：巨型“石榴花”是如何建成的？

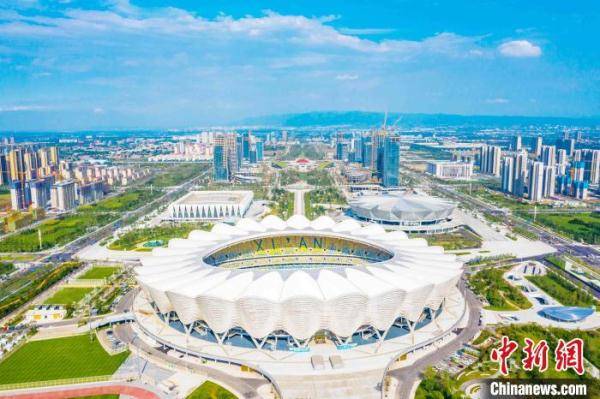

中新網西安9月15日電 (馬馳海 梁曉輝)第十四屆全運會15日在陜西西安開幕 ， 一場精彩紛呈的開幕式當晚在西北地區最大的體育場——西安奧體中心體育場舉行 。
該體育場最大的亮點是其取材于西安市花——石榴花的金屬屋面建筑造型 。 據參與施工建設的中建二局建設者介紹 ， 他們僅用90天就完成5.8萬平米金屬屋面施工 ， 讓“石榴花”驚艷世界 。
28片“花瓣”造“城市符號”
西安奧體中心體育場建筑形態取意自西安市花石榴花 ， 建筑面積15.2萬平方米 ， 可容納6萬名觀眾同場觀看 。 同時 ， 體育場還是國內首個實現5G全覆蓋的智慧體育場 。
從空中俯瞰 ， 體育場宛如一朵由28片花瓣組成的碩大“石榴花” ， 寓意“絲路啟航 ， 盛世之花” 。 中建二局安裝公司項目團隊使用28個“花瓣”單元 ， 組成了花朵的抽象形態 。
構思精巧的造型背后 ， 是復雜嚴苛的設計 。 28片“花瓣”共有7種不同造型 ， 部分屋面高差達到了10米 ， 整座體育場異型結構更是多達6020塊 。
獨特的屋面設計 ， 營造出豐富絢麗第五立面效果 。 2021年5月 ， 全球知名專業體育場數據網站StadiumdB發布“2020年度全球最佳體育場”評選結果 。 西安奧體中心體育場榮獲“2020年度全球最佳體育場TOP10” ， 成為年度中國唯一上榜的體育場 。
毫米級微調搭高空“手術臺”
5.8萬平米金屬屋面面積相當于10個標準足球場大小 ， 整體呈異形空間曲面結構 ， 6020塊面板中僅有4塊完全相同 。 項目引入“BIM+3D掃描”技術 ， 分三步走實現量體裁衣 。


文章圖片

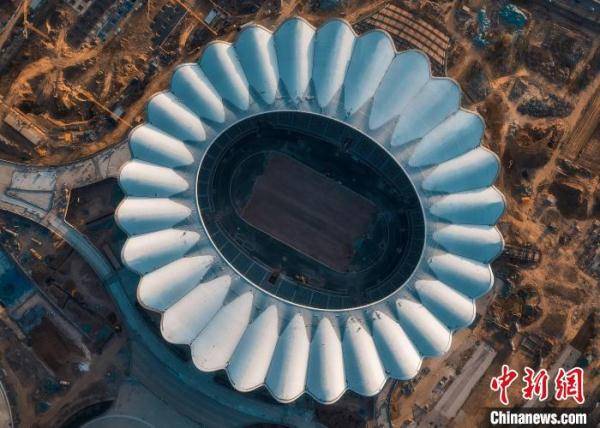

西安奧體中心體育場鳥瞰圖 。中建二局供圖
首先是BIM建模 。 安裝公司金屬屋面深化設計團隊根據建筑外形模型 ， 為項目金屬屋面系統18000根檁條和6000多塊面板搭建起三維模型 。 其次是3D掃描 。 通過3D掃描機器人 ， 對現場主體鋼結構進行掃描 ， 提取實體的點云數據 ， 降噪及逆向處理后 ， 獲得基本實體點云模型 。 最后是合模分析 。 將點云模型與原設計模型整體導入BIM比對 ， 確定結構設計與現場實際安裝結構的偏差值 。
“我們的工作就像在58米起伏不平的高空拼一張大圖” ， 項目總工程師趙歡解釋道 。 2020年6月 ， 項目獲得中國建筑防水領域最高獎金禹獎 。
90天攻堅再現“西安速度”
“干了十幾年項目 ， 還真沒碰到過這么趕的！”這是項目生產經理肖勇最深刻的回憶 。 施工高峰期 ， 近600名作業人員與11臺大型機械同場有序作業 ， 實現屋面區域全覆蓋施工 。
傳統金屬屋面建模工作需數月時間 ， 項目引入Grasshopper參數化設計 ， 使計算機根據擬定的算法自動生成模型結果 。 與人工錄入數據相比 ， 可節約建模時間30天 ， 縮短工期15天 ， 節省材料和安裝費用1000萬元 。
檐口屋面最高點約58米 ， 項目團隊采用“模塊化”拼裝技術 ， 將構件分成數百個單元進行地面拼裝、分片吊裝、高空對接 ， 再運用大型的吊裝設備整體吊裝就位 ， 施工效率較高空施工提升30% 。
2019年10月20日 ， 項目團隊來到施工現場 ， 共同觀摩最后一塊屋面板的安裝 。 這塊只有一毫米厚度的鋁鎂錳合金板是屋面安裝最后一道工序 ， 也建證了二局人攻堅克難、誓報履約的勇氣與智慧 。 (完)
