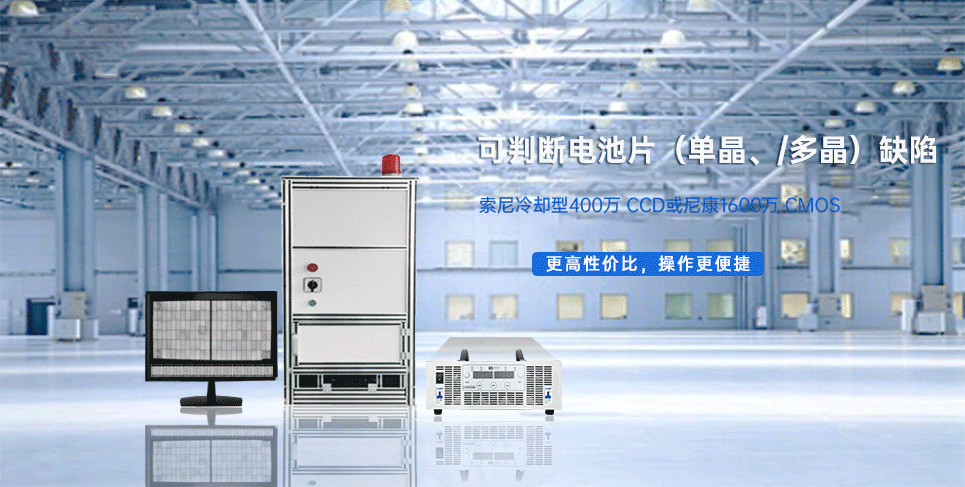

電池片EL測試儀應用于測試太陽能電池片單片的內部缺陷檢測，通過EL電致發光原理，進行紅外成像判斷其內部斷柵，黑心，黑皮，隱裂，等缺陷

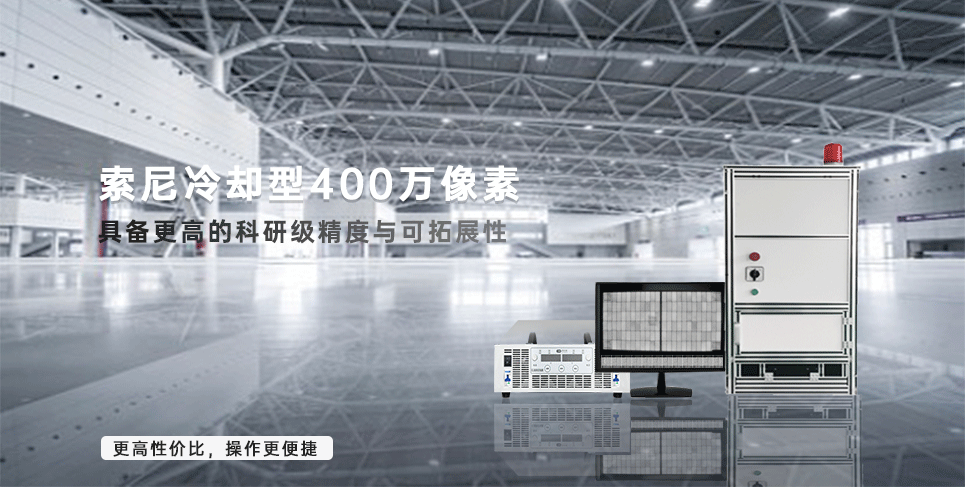

電池片EL檢測儀更為適用于電池片的抽檢與單片檢測，具備更高性價比與操作便捷性，電池片EL檢測儀具備更高的科研級精度與可拓展性
1.Product name 產品名
→電池片EL測試儀
2.Function 功能

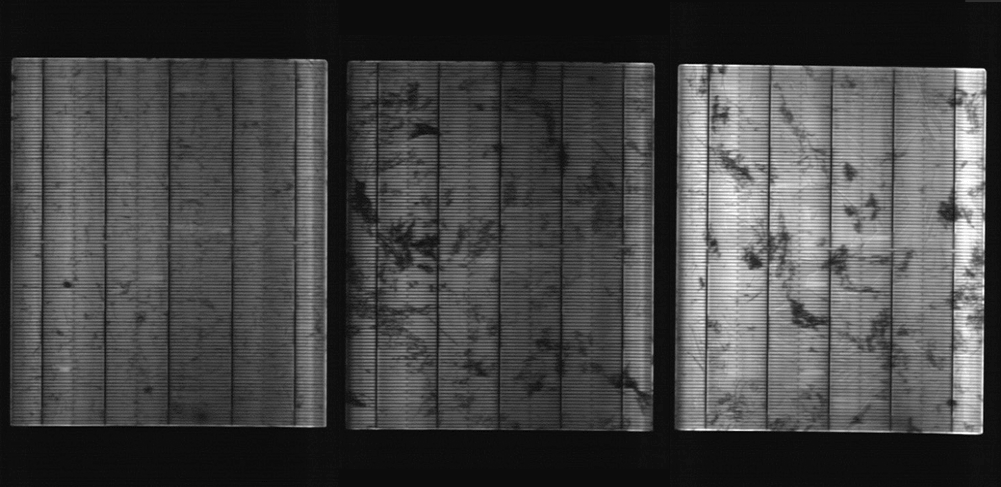

→Interpretable defect可判斷缺陷：電池片EL測試儀正向--裂紋，黑心，斷柵，黑邊，燒結網紋，材 料缺陷 反向--暗電流，擊穿電壓
3.Application 應用
→ Object測試對象：電池片（單晶/多晶）
→ Scope測試范圍： 125*125/156*156 （2柵，3柵，4柵，其他）
→ Option測試選擇：正向測試，反向測試
4.Technical specifications 技術規格電池片EL測試儀
→Test method測試方式： 抽屜式載體
→Camera相機：
?芯片：索尼
?像素：索尼冷卻型400萬 CCD或尼康1600萬 CMOS
?曝光時間：1~60可調
→Frequency測試周期： 10 s
→Power機配電源：0~30V/0~10A 偏壓電源
→Power supply requirement供電要求：AC220V 15A
→Power on method上電方式：自動上電（探針）
→Software軟件：
?電池片EL測試儀自主研發EL圖像顯示：放大、標記、條碼顯示
?電池片EL測試儀圖像處理：圖像優化、剪切、矯正
?電池片EL測試儀查詢：條碼掃描、條碼查詢、日期查詢
?電池片EL測試儀其他：圖像缺陷分類保存 等
→Computer configuration電腦配置：聯想電腦 windows系統
→Equipment size設備尺寸: 5005001200（mm）
→Air supply requirement氣源要求: 0.6～0.8MPa
→Weight設備重量: 90kg
→Work environment設備工作環境: -20℃~45℃

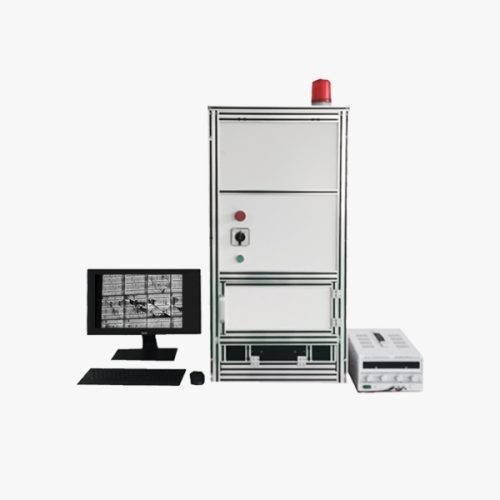

5.List of products電池片EL測試儀產品清單
| 規格 | 配置 | 數量 |

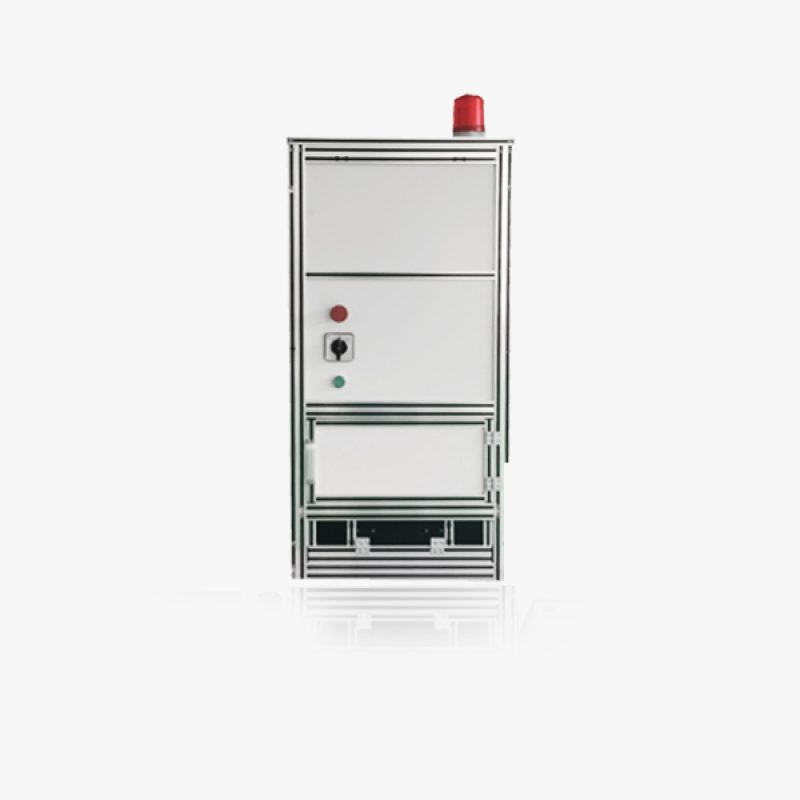

| 箱體 | 測試箱體 | 1 |
| 紅外相機 | 索尼芯片 | 1 |
| 上電模塊 | 探針架 | 1 |
| 直流穩壓電源 | 可調 萊克斯 | 1 |
| 測試電腦 | 聯想 Windows | 1 |
| 其他 | 軟件及相關零部件 | - |
6.After-sale service售后服務
→Equipment size安裝調試服務:
?負責設備安裝、調試等工作
?提供技術培訓，及售后技術支持
→The warranty period保修期：一年
? 保修期內發生的非人為以及非不可抗拒因素（如地震火災等自然災害）造成的的固件損壞，承諾免費維修
→Customer service support售后支持：
?提供24小時內故障處理（工作日）同時提供現場及遠程技術支持。
?進行工作人員設備的安裝使用故障處理培訓
?提供操作手冊等相關電子及書面手冊
手動電池片EL測試儀適用于 廠家電池片抽檢跟實驗室大學院校太陽能研究室測試使用！
